通讯线缆要求

网口线缆要求

接线注意事项

• 扩展电缆布线时，与动力线（高电压，大电流）等传输强干扰信号的电缆分开走线。
• 避免平行走线，建议选用屏蔽线缆得双绞线提高抗干扰能力。

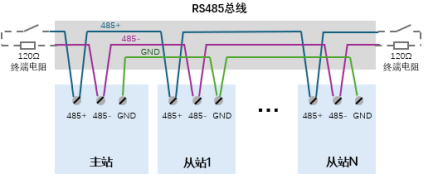

• 总线两端分别连接120Ω终端匹配电阻防止信号反射，如图所示。
• 最多连接32个节点，每个节点支线的距离要小于3米。
• 若使用屏蔽线缆，尤其需注意，屏蔽层也必须接GND端子，在任何节点或者中途位置，除了接节点GND，屏蔽层都禁止接其它任何地方。
